REPAIR CLAMP DOUBLE JOINT
신설 및 누수보수용(Repair Clamp Double Type)
신설 및 누수보수용(Repair Clamp Double Type) 카플링 제품은 주로 500A 이상 대구경에 적용되는 제품으로 상기 모양과 같이 양측 볼트를 풀게 되면 상하로 완전 분리되는 구조로 누수 보수용으로 사용 시 내부 고무 팩킹을 절단하여 사용하며 연결용으로 사용 시 내부 고무 팩킹을 원통형으로 사용함

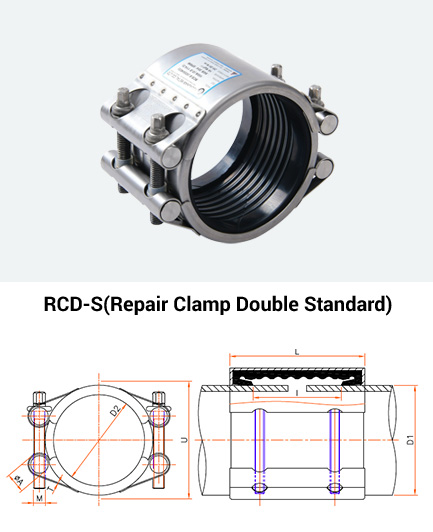

RCD-S(20A~3,000A) Available ※ PIPE O.D 사양은 모든 규격이 가능함
※ 아래 표 전체가 보이지 않으시면 표를 좌우로 움직여 확인이 가능합니다.
| SIZE | O/D (mm) | Range (mm) | M | L | ℓ | U | W.P | W.T | P (N·m (kgf·cm)) |
|---|---|---|---|---|---|---|---|---|---|
| N.D (Inch) | D1 | D2 | |||||||
| 20A (3/4″) | 25.0 26.9 26.7 27.2 | O/D ±0.5 | M6 | 57 | 32 | 46 | 28 | 0.30 | 3~5 (30~50) |
| 25A (1″) | 28.6 31.8 33.4 33.7 34.0 | O/D ±0.6 | M6 | 57 | 32 | 51 | 28 | 0.32 | 3~5 (30~50) |
| 32A (1-1/4″) | 38.0 40.9 42.2 42.4 42.7 | O/D ±0.6 | M8 | 57 | 32 | 62 | 24 | 0.47 | 5~10 (50~100) |
| 40A (1-1/2″) | 44.5 48.3 48.6 50.8 | O/D ±1.0 | M8 | 57 | 32 | 66 | 24 | 0.48 | 5~10 (50~100) |
| 50A (2″) | 54.0 57.0 60.3 60.5 | O/D ±1.0 | M10 | 80 | 46 | 81 | 20 | 1.10 | 10~15 (100~150) |
| 65A (2-1/2″) | 66.7 69.0 73.0 76.3 | O/D ±1.0 | M10 | 80 | 46 | 100 | 20 | 1.17 | 10~15 (100~150) |
| 80A (3″) | 79.8 84.0 88.9 89.1 | O/D ±1.5 | M12 | 107 | 65 | 115 | 16 | 2.10 | 20~30 (200~300) |
| 90A (3-1/2″) | 98.0 101.6 | O/D ±1.5 | M12 | 107 | 65 | 115 | 16 | 2.22 | 20~30 (200~300) |
| 100A (4″) | 104.8 106.3 108.0 114.3 118.0 | O/D ±1.5 | M12 | 107 | 65 | 144 | 16 | 2.29 | 20~30 (200~300) |
| 125A (5″) | 129.0 133.0 139.8 141.3 | O/D ±1.5 | M14 | 117 | 71 | 175 | 16 | 3.79 | 40~50 (400~500) |
| 150A (6″) | 154.0 159.0 165.2 168.3 | O/D ±1.5 | M14 | 117 | 71 | 196 | 16 | 4.09 | 40~50 (400~500) |
| 200A (8″) | 204.0 216.3 219.1 225 | O/D ±2.0 | M16 | 155 | 80 | 260 | 14 | 8.85 | 60~80 (600~800) |
| 250A (10″) | 254.0 267.4 273.1 280 | O/D ±2.0 | M16 | 155 | 80 | 300 | 14 | 9.63 | 60~80 (600~800) |
| 300A (12″) | 318.5 323.9 325.0 | O/D ±2.0 | M18 | 155 | 80 | 350 | 12 | 12.36 | 80~120 (800~1200) |
| 350A (14″) | 355.6 377.0 368.0 370.0 378.0 | O/D ±2.0 | M18 | 155 | 80 | 400 | 12 | 12.96 | 80~120 (800~1200) |
| 400A (16″) | 400.0 406.4 414.5 419.0 429.0 | O/D ±2.5 | M18 | 155 | 94 | 450 | 10 | 13.81 | 80~120 (800~1200) |
| 450A (18″) | 457.2 465.3 478.0 480.0 | O/D ±2.5 | M18 | 155 | 94 | 500 | 10 | 14.76 | 80~120 (800~1200) |
| 500A (20″) | 508.0 516.9 529.0 532.0 | O/D ±3.0 | M18 | 155 | 94 | 550 | 10 | 15.60 | 120~150 (1200~1500) |

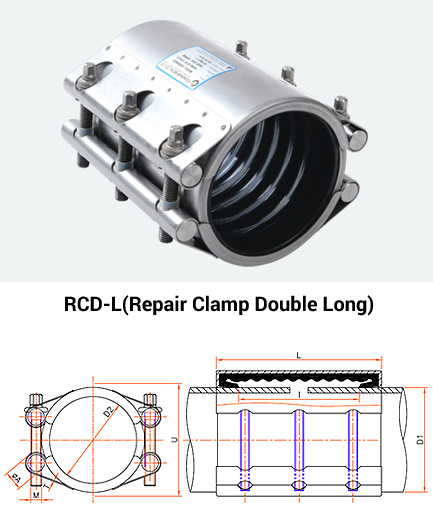

RCD-L ※ PIPE O.D 사양은 모든 규격이 가능함
※ 아래 표 전체가 보이지 않으시면 표를 좌우로 움직여 확인이 가능합니다.
| SIZE | O/D (mm) | Range (mm) | M | L | ℓ | U | W.P | W.T | P (N·m (kgf·cm)) |
|---|---|---|---|---|---|---|---|---|---|
| N.D (Inch) | D1 | D2 | |||||||
| 20A (3/4″) | 26.9 26.7 27.2 | O/D ±0.5 | M6 | 72 | 46 | 46 | 28 | 0.37 | 3~5 (30~50) |
| 25A (1″) | 33.4 33.7 34.0 | O/D ±0.6 | M8 | 100 | 64 | 51 | 28 | 0.70 | 3~5 (30~50) |
| 32A (1-1/4″) | 42.2 42.4 42.7 | O/D ±0.6 | M8 | 100 | 64 | 62 | 24 | 0.80 | 5~10 (50~100) |
| 40A (1-1/2″) | 48.3 48.6 | O/D ±1.0 | M8 | 100 | 64 | 66 | 24 | 0.82 | 5~10 (50~100) |
| 50A (2″) | 57.0 60.3 60.5 | O/D ±1.0 | M10 | 139 | 99 | 81 | 20 | 1.90 | 10~15 (100~150) |
| 65A (2-1/2″) | 76.3 | O/D ±1.0 | M10 | 139 | 99 | 100 | 20 | 2.02 | 10~15 (100~150) |
| 80A (3″) | 88.9 89.1 | O/D ±1.5 | M12 | 203 | 146 | 115 | 16 | 3.94 | 20~30 (200~300) |
| 90A (3-1/2″) | 98.0 101.6 | O/D ±1.5 | M12 | 203 | 146 | 115 | 16 | 4.17 | 20~30 (200~300) |
| 100A (4″) | 106.3 108.0 114.3 118.0 | O/D ±1.5 | M12 | 203 | 146 | 144 | 16 | 4.35 | 20~30 (200~300) |
| 125A (5″) | 133.0 139.8 141.3 | O/D ±1.5 | M14 | 204 | 138 | 175 | 16 | 6.40 | 40~50 (400~500) |
| 150A (6″) | 159.0 165.2 168.3 | O/D ±1.5 | M14 | 204 | 138 | 196 | 16 | 6.90 | 40~50 (400~500) |
| 200A (8″) | 216.3 219.1 | O/D ±2.0 | M16 | 255 | 177 | 260 | 14 | 14.88 | 60~80 (600~800) |
| 250A (10″) | 267.4 273.1 | O/D ±2.0 | M16 | 255 | 177 | 300 | 14 | 16.04 | 60~80 (600~800) |
| 300A (12″) | 318.5 323.9 325.0 | O/D ±2.0 | M18 | 255 | 177 | 350 | 12 | 20.36 | 80~120 (800~1200) |
| 350A (14″) | 355.6 377.0 368.0 370.0 378.0 | O/D ±2.0 | M18 | 255 | 170 | 400 | 12 | 21.84 | 80~120 (800~1200) |
| 400A (16″) | 400.0 406.4 414.5 419.0 429.0 | O/D ±2.5 | M18 | 255 | 170 | 450 | 10 | 23.56 | 80~120 (800~1200) |
| 450A (18″) | 457.2 465.3 478.0 480.0 | O/D ±2.5 | M18 | 255 | 170 | 500 | 10 | 24.98 | 80~120 (800~1200) |
| 500A (20″) | 508.0 516.9 529.0 532.0 | O/D ±3.0 | M18 | 255 | 170 | 550 | 10 | 26.48 | 120~150 (1200~1500) |
· N.D : 호칭경(A)
· ℓ : 수축 팽창 허용 거리(m/m)
· D1 : 파이프의 실외경(m/m)
· T : 카플링 케이스의 두께(m/m)
· D2 : 파이프의 최소 최대 허용치(m/m)
· U : 카플링의 외경(m/m)
· M : 조임볼트의 크기와 길이(m/m)
· W.P : 사용압력(㎏f·㎠)
· ØA : 잠금봉의 직경(m/m)
· W/T : 1개당 무게(㎏)
· L : 카플링의 폭(m/m)
· W : 설치시 파이프 간 간격
· P : 잠금 적정 토-오크치 N.m(㎏f·cm)
※ 품질의 향상을 위하여 사양이 변경될 수 있습니다.
