APPLICATION OF PIPE-COUPLING
시험방법 : IACS Req.2001 / Rev.4 2016
※ 아래 표 전체가 보이지 않으시면 표를 좌우로 움직여 확인이 가능합니다.
| 시헝항목 | 삽입이음 | 시험방법 | ||
|---|---|---|---|---|
| GR형식 | MF형식 | |||
| 1 | 수밀시험 | 적용 | 적용 | 파이프와 파이프 사이에 기계식 이음을 체결하고 설계 압력의 1.5배로 기압하여 5분간 유지하여 누설 되지 않게 되면 합격. |

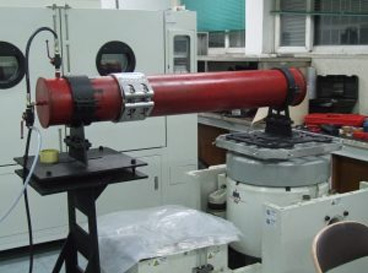

| 2 | 내진(피로)시험 | 적용 | ─ | 기계식 이음이 연결된 파이프에 설계아벽을 유지하여 시험을 실시하고 3가지 시험에 모두 누설이 되지 않아야 합격. |

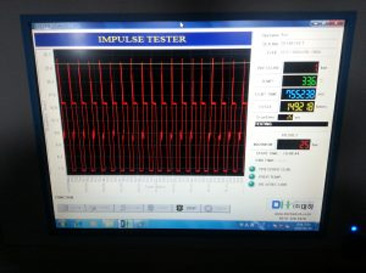

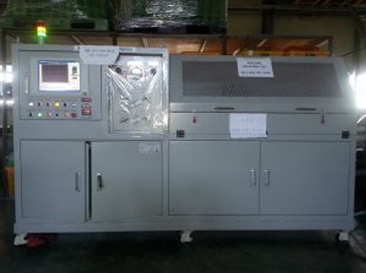

| 3 | 내충격 시험 | 적용 | ─ | 기계식 이음 조립체가 압력 맥동에 견딜 수 있는지 확인하기 위한 시험으로 충격 압력은 분당 30~50 사이클의 주파수 범위에서 0으로 부터 설계압력의 1.5배까지 높이고 사이클 수는 50만회 이상으로 하여 누설 또는 이상징후가 있는지 확인하여 이상이 없어야 합격. |
| 4 | 파열압력 시험 | 적용 | 적용 | 수밀 시험을 실시한 조립체를 이용 하여 설계 압력의 4배의 파열압력에 견딜 수 있는지 확인하기 위한 시험으로 4배의 압력에서 누설이 되지 않아야 합격. |

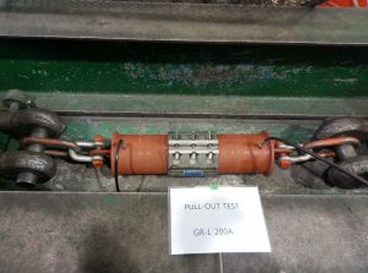

| 5 | 인발시험 | 적용 | ─ | 사용 중에 발생할 수 있는 축방향 하중에 대하여 커플링이 연결된 관과 분리 되지 않는다는 것을 확인하기 위하여 설계압력까지 가압하여 축방향으로 다음의 식으로 계산한 하중을 가하여 누설이 되지 않아야 합격. |

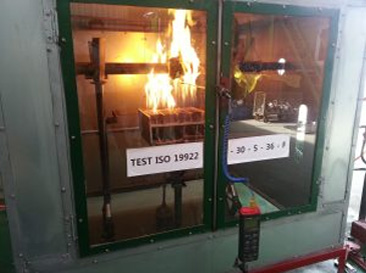

| 6 | 내열(불꽃)시험 | 적용 | 적용 | 이음의 설계 압력으로 80℃이상의 물이 순환되고 있는 상태에서 기계식 이음 조립체를 800℃의 온도에서 30분 동안 화염에 노출 시킨다. (화염이 시험재를 둘러 싸도록 한다.) 이때 누설이 없어야 합격. |
| 7 | 진공시험 | 적용 | 적용 | 기계식 이음 조립체를 진공 펌프에 연결하고 170hPa(절대압력)이 되도록 하고 압력이 안정이 되게 되면 진공 펌퍼를 시험중인 기계식 이음 조립체로부터 분리시켜 5분동안 그상태를 유지하여 이상이 없어야 합격. |
| 8 | 결합반복시험 | 적용 | ─ | 기계식 이음 시험재를 제조자의 지침에 따라 결합 및 분리를 10회 반복한 후 규정한 수밀 시험을 실시하여 누설이 되지 않아야 합격. |
