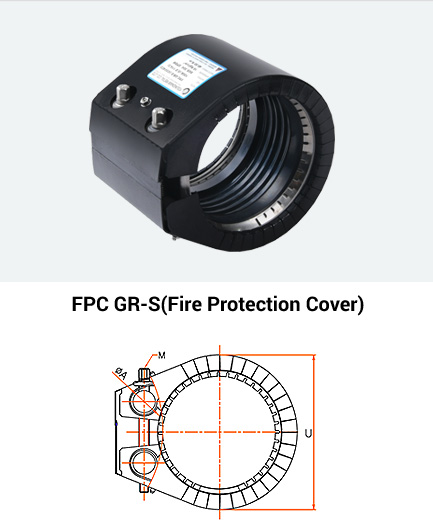

내화카플링(FPC GR-S)
내화 카플링 제품은 배관연결용(GR-S) 제품에 화재보호용 커버가 장착되어 배관 설치 현장에 화재 발생 시 카플링 손상으로 인한 2차 사고를 방지하여 인적, 물적 피해를 최소화시키기 위한 제품임 (적용분야, 선박 선실, 엔진, 기관실 등)

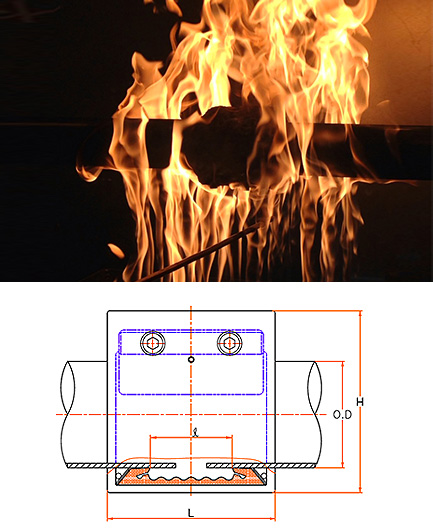

FPC-GR-S
※ 아래 표 전체가 보이지 않으시면 표를 좌우로 움직여 확인이 가능합니다.
| SIZE | O/D (mm) | Range | M | L | ℓ | U | H | W.P | W.T | P (N·m (kgf·cm)) |
|---|---|---|---|---|---|---|---|---|---|---|
| N.D (Inch) | D1 | D2 | 해상 | |||||||
| 15A (1/2″) | 21.3 21.7 22.0 | O/D±0.3 | M6 | 57 | 20 | 38 | 40 | 20 | 0.28 | 3~5 (30~50) |
| 20A (3/4″) | 26.9 26.7 27.2 | O/D ±0.5 | M6 | 68 | 20 | 52 | 63 | 20 | 0.32 | 4~6 (40~60) |
| 25A (1″) | 33.4 33.7 34.0 | O/D ±0.6 | M6 | 68 | 20 | 59 | 70 | 20 | 0.35 | 4~6 (40~60) |
| 32A (1-1/4″) | 40.9 42.2 42.4 42.7 | O/D ±0.6 | M8 | 68 | 20 | 68 | 81 | 20 | 0.45 | 10~12 (100~120) |
| 40A (1-1/2″) | 44.5 48.3 48.6 | O/D ±1.0 | M8 | 68 | 22 | 73 | 87 | 20 | 0.5 | 10~12 (100~120) |
| 50A (2″) | 54.0 57.0 60.3 60.5 | O/D ±1.0 | M10 | 94 | 30 | 92 | 109 | 18 | 1.0 | 15~18 (150~180) |
| 65A (2-1/2″) | 66.7 69.0 73.0 76.3 | O/D ±1.0 | M10 | 94 | 30 | 108 | 124 | 18 | 1.2 | 15~18 (150~180) |
| 80A (3″) | 79.8 84.0 88.9 89.1 | O/D ±1.5 | M12 | 122 | 50 | 130 | 144 | 16 | 2.1 | 40~50 (400~500) |
| 90A (3-1/2″) | 98.0 101.6 | O/D ±1.5 | M12 | 122 | 50 | 155 | 171 | 16 | 2.4 | 40~50 (400~500) |
| 100A (4″) | 104.8 106.3 108.0 114.3 | O/D ±1.5 | M12 | 122 | 20 | 155 | 171 | 16 | 2.4 | 40~50 (400~500) |
| 125A (5″) | 129.0 133.0 139.8 141.3 | O/D ±1.5 | M14 | 138 | 55 | 182 | 203 | 12 | 3.8 | 60~80 (600~800) |
| 150A (6″) | 154.0 159.0 165.2 168.3 | O/D ±1.5 | M14 | 138 | 55 | 207 | 229 | 12 | 4.2 | 60~80 (600~800) |
| 200A (8″) | 204.0 216.3 219.1 | O/D ±2.0 | M16 | 176 | 72 | 265 | 297 | 7 | 11.2 | 120~150 (1200~1500) |
| 250A (10″) | 254.0 267.4 273.1 | O/D ±2.0 | M16 | 176 | 65 | 316 | 348 | 7 | 12.9 | 120~150 (1200~1500) |
| 300A (12″) | 304.0 318.5 323.9 325.0 | O/D ±2.0 | M18 | 176 | 65 | 367 | 400 | 5 | 14.9 | 170~190 (1700~1900) |
| 350A (14″) | 355.6 | O/D ±2.0 | M18 | 176 | 65 | 404 | 439 | 5 | 16.1 | 170~190 (1700~1900) |
· N.D : 호칭경(A)
· ℓ : 수축 팽창 허용 거리(m/m)
· D1 : 파이프의 실외경(m/m)
· T : 카플링 케이스의 두께(m/m)
· D2 : 파이프의 최소 최대 허용치(m/m)
· U : 카플링의 외경(m/m)
· H : 제품의 높이(m/m)
· M : 조임볼트의 크기와 길이(m/m)
· W.P : 사용압력(㎏f·㎠)
· ØA : 잠금봉의 직경(m/m)
· W/T : 1개당 무게(㎏)
· L : 카플링의 폭(m/m)
· W : 설치시 파이프 간 간격
· P : 잠금 적정 토-오크치 N.m(㎏f·cm)
※ 품질의 향상을 위하여 사양이 변경될 수 있습니다.
