ECO-PIPE COUPLING
에코카플링(ECO COUPLING)
에코 카플링은 플라스틱(Nylon) 소재로 만든 제품으로써 기존 스테인리스 스틸의 제품 보다 저렴하게 사용할 수 있는 제품으로써 생산 규격은 15A부터 100A(KS규격) 까지임

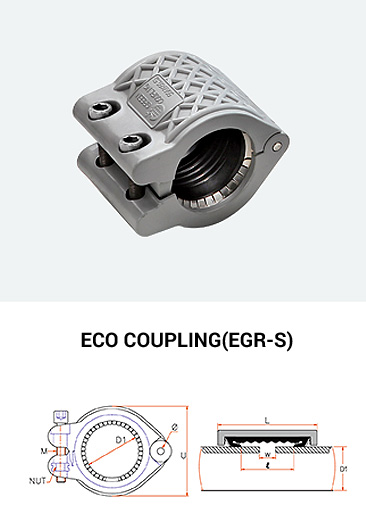

EGR-S
※ 아래 표 전체가 보이지 않으시면 표를 좌우로 움직여 확인이 가능합니다.
| SIZE | O/D (mm) | M | L | ℓ | U | W.P | W.T | P (N·m (kgf·cm)) |
|---|---|---|---|---|---|---|---|---|
| D1 | ||||||||
| 20A (3/4″) | 27.2 / 26.7 | M6 | 63 | 19 | 56 | 20 | 0.2 | 6~8(60~80) |
| 25A (1″) | 34 / 33.4 | M6 | 63 | 19 | 63 | 20 | 0.24 | 6~8(60~80) |
| 32A (1-1/4″) | 42.7 / 42.2 | M8 | 64 | 20 | 75 | 20 | 0.32 | 12~14(120~140) |
| 40A (1-1/2″) | 48.6 / 48.3 | M8 | 64 | 20 | 80 | 18 | 0.34 | 12~14(120~140) |
| 50A (2″) | 60.5 / 60.3 | M10 | 88 | 30 | 99 | 15 | 0.68 | 15~17(150~170) |
| 65A (2-1/2″) | 76.3 / 73 | M10 | 88 | 30 | 115 | 15 | 0.77 | 15~17(150~170) |
| 80A (3″) | 89.1 / 88.9 | M12 | 114 | 48 | 135 | 13 | 1.38 | 20~25(200~250) |
| 100A (4″) | 114.3 | M12 | 114 | 48 | 160 | 12 | 1.56 | 20~25(200~250) |

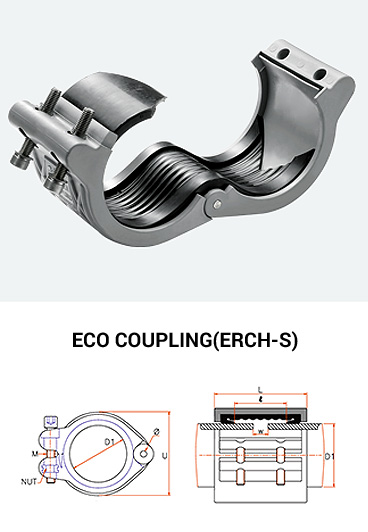

ERCH-S
※ 아래 표 전체가 보이지 않으시면 표를 좌우로 움직여 확인이 가능합니다.
| SIZE | O/D (mm) | M | L | ℓ | U | W.P | W.T | P (N·m (kgf·cm)) |
|---|---|---|---|---|---|---|---|---|
| D1 | ||||||||
| 15A (1.2″) | 21.7 / 21.3 | M6 | 63 | 34 | 48 | 20 | 0.16 | 5~6(50~60) |
| 20A (3/4″) | 27.2 / 26.7 | M6 | 63 | 30 | 56 | 20 | 0.18 | 6~8(60~80) |
| 25A (1″) | 34 / 33.4 | M6 | 63 | 30 | 62 | 20 | 0.2 | 6~8(60~80) |
| 32A (1-1/4″) | 42.7 / 42.2 | M8 | 64 | 30 | 75 | 20 | 0.3 | 8~10(80~100) |
| 40A (1-1/2″) | 48.6 / 48.3 | M8 | 64 | 30 | 80 | 18 | 0.32 | 8~10(80~100) |
| 50A (2″) | 60.5 / 60.3 | M10 | 88 | 44 | 99 | 15 | 0.62 | 12~14(120~140) |
| 65A (2-1/2″) | 76.3 / 73 | M10 | 88 | 44 | 115 | 15 | 0.7 | 12~14(120~140) |
| 80A (3″) | 89.1 / 88.9 | M12 | 114 | 63 | 135 | 13 | 1.28 | 16~18(160~180) |
| 100A (4″) | 114.3 | M12 | 114 | 63 | 160 | 12 | 1.48 | 16~18(160~180) |

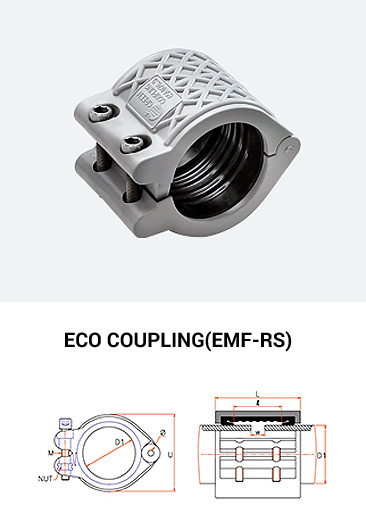

EMF-RS
※ 아래 표 전체가 보이지 않으시면 표를 좌우로 움직여 확인이 가능합니다.
| SIZE | O/D (mm) | M | L | ℓ | U | W.P | W.T | P (N·m (kgf·cm)) |
|---|---|---|---|---|---|---|---|---|
| D1 | ||||||||
| 15A (1.2″) | 21.7 / 21.3 | M6 | 63 | 34 | 48 | 20 | 0.16 | 5~6(50~60) |
| 20A (3/4″) | 27.2 / 26.7 | M6 | 63 | 30 | 56 | 20 | 0.18 | 6~8(60~80) |
| 25A (1″) | 34 / 33.4 | M6 | 63 | 30 | 62 | 20 | 0.2 | 6~8(60~80) |
| 32A (1-1/4″) | 42.7 / 42.2 | M8 | 64 | 30 | 75 | 20 | 0.3 | 8~10(80~100) |
| 40A (1-1/2″) | 48.6 / 48.3 | M8 | 64 | 30 | 80 | 18 | 0.32 | 8~10(80~100) |
| 50A (2″) | 60.5 / 60.3 | M10 | 88 | 48 | 99 | 15 | 0.62 | 12~14(120~140) |
| 65A (2-1/2″) | 76.3 / 73 | M10 | 88 | 44 | 115 | 15 | 0.7 | 12~14(120~140) |
| 80A (3″) | 89.1 / 88.9 | M12 | 114 | 63 | 135 | 13 | 1.28 | 16~18(160~180) |
| 100A (4″) | 114.3 | M12 | 114 | 63 | 160 | 12 | 1.48 | 16~18(160~180) |
· N.D : 호칭경(A)
· ℓ : 수축 팽창 허용 거리(m/m)
· D1 : 파이프의 실외경(m/m)
· T : 카플링 케이스의 두께(m/m)
· U : 카플링의 외경(m/m)
· M : 조임볼트의 크기와 길이(m/m)
· W.P : 사용압력(㎏f·㎠)
· ØA : 잠금봉의 직경(m/m)
· W/T : 1개당 무게(㎏)
· L : 카플링의 폭(m/m)
· W : 설치시 파이프 간 간격
· P : 잠금 적정 토-오크치 N.m(㎏f·cm)
※ 품질의 향상을 위하여 사양이 변경될 수 있습니다.
