HYDRO TEST PLUG
기밀 테스트플러그(고압용, 저압용)
선박 및 일반 냉동공장의 PIPING, 대형 건축물, 산업 PLANT 건설 등의 PIPE LINE에 물, 석유화학제품, 그리고 가스나 유류 등의 기밀을 시험하기 위하여, 특수하게 DESIGN된 TEST용 PLUG

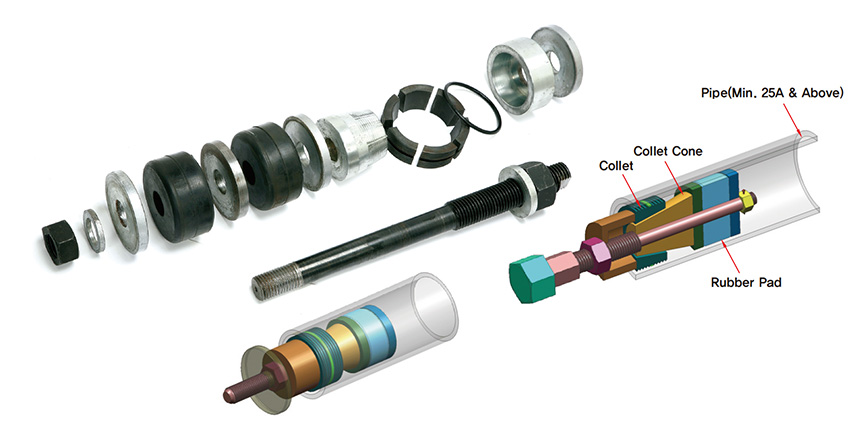

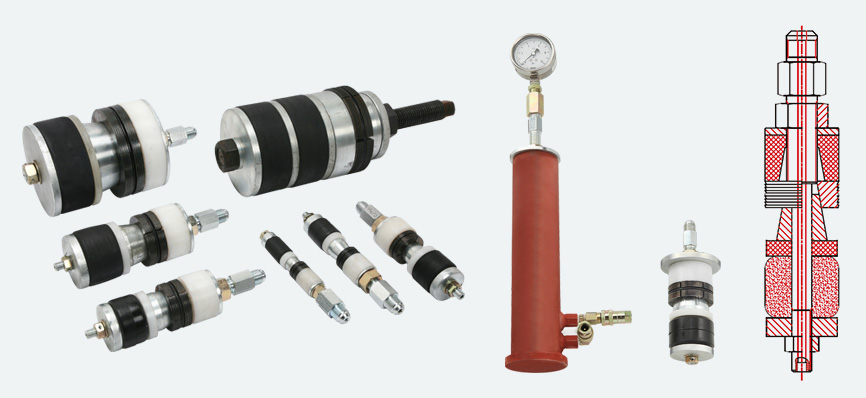

고압용 HYDRO TEST PLUG (0-100Kg/㎠)
설치목적
선박 및 일반 냉동공장의 PIPING, 대형 건축물, 산업 PLANT 건설 등의 PIPE LINE에 물, 석유화학제품, 그리고 가스나 유류 등의 기밀을 시험하기 위하여, 특수하게 DESIGN된 고압 TEST용 PLUG로서,PIPE LINE을 설치 완료 한 후에 최후로 압력과 기밀시험하는 방법으로 PLUG를 파이프 끝단에 삽입하여 이때 상용압력 및 최고압력을 시험할 수 있다.

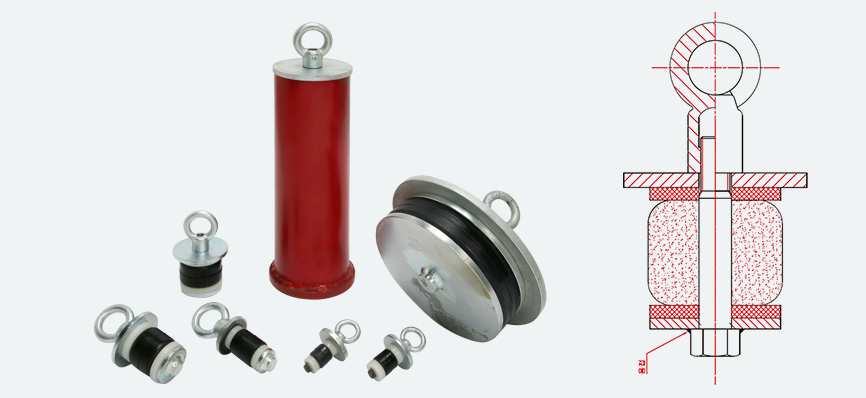

저압용 HYDRO TEST PLUG (0-3Kg/㎠)
설치목적
신조선박의 BRIDGE나 ON DECK 혹은 기관실 등 배관을 완료 한 후 수압을 실시하는 TEST용 PLUG로서, 지극히 취급이 간단하면서도 그 기능이 우수한 내유성, 내오존성 RUBBER PLUG이다.또한 운항중인 선박이 입항, 정박, 묘박시에 ON DECK로부터 SCUPPER로 흐르는 해상오염(기름누출)을 방지하기 위하여 나무 PLUG나, 세멘트를 하여 SCUPPER를 막는 것 보다, 항시 선박내에 비치하여 필요시에 간단히 설치하여 효과적으로 사용할 수 있는 재래식 방법을 탈피한 신제품 PLUG이다.
HYDRO Test Plugs Reports for Steel Pipes
※ 아래 표 전체가 보이지 않으시면 표를 좌우로 움직여 확인이 가능합니다.
| SIZE | Schedule | High Pressure Test Plugs | ||
|---|---|---|---|---|
| Torque(N.m) | Working Pressure(kgf/㎠) | Bursting Pressure(Kgf/㎠) | ||
| 25A | #40 | 30 | 17.5 | 70 |
| #80 | 20 | 25 | 100 | |
| 32A | #40 | 80 | 25 | 100 |
| #80 | 60 | 25 | 100 | |
| 40A | #40 | 100 | 22.5 | 90 |
| #80 | 70 | 25 | 100 | |
| 50A | #40 | 140 | 12.5 | 50 |
| #80 | 80 | 22.5 | 90 | |
| 65A | #40 | 140 | 12.5 | 50 |
| #80 | 80 | 25 | 100 | |
| 80A | #40 | 200 | 10 | 40 |
| #80 | 160 | 20 | 80 | |
| 100A | #40 | 240 | 11.3 | 45 |
| #80 | 240 | 13.8 | 55 | |
| 125A | #40 | 260 | 7.5 | 30 |
| #80 | 240 | 22.5 | 90 | |
| 150A | #40 | 280 | 5 | 20 |
| #80 | 240 | 20 | 80 | |
| SIZE | Schedule | Low Pressure Test Plugs | ||
|---|---|---|---|---|
| Torque(N.m) | Working Pressure(kgf/㎠) | Bursting Pressure(Kgf/㎠) | ||
| 25A | #40 | 30 | 2 | 6 |
| #80 | 25 | 2 | 6 | |
| 32A | #40 | 40 | 2.7 | 8 |
| #80 | 35 | 3 | 9 | |
| 40A | #40 | 50 | 2 | 6 |
| #80 | 45 | 2.3 | 7 | |
| 50A | #40 | 80 | 3 | 9 |
| #80 | 60 | 3 | 9 | |
| 65A | #40 | 140 | 2 | 6 |
| #80 | 120 | 2 | 6 | |
| 80A | #40 | 200 | 2 | 6 |
| #80 | 180 | 2.3 | 7 | |
| 100A | #40 | 240 | 1.5 | 4.5 |
| #80 | 220 | 1.5 | 4.5 | |
| 125A | #40 | 260 | 1.3 | 4 |
| #80 | 240 | 1.5 | 4.5 | |
| 150A | #40 | 280 | 1.2 | 3.5 |
| #80 | 280 | 1.2 | 3.5 | |
HYDRO Test plugs Reports for CPVC
※ 아래 표 전체가 보이지 않으시면 표를 좌우로 움직여 확인이 가능합니다.
| SIZE | Schedule | High Pressure Test Plugs | ||
|---|---|---|---|---|
| Torque(N.m) | Working Pressure(kgf/㎠) | Bursting Pressure(Kgf/㎠) | ||
| 32A | #80 | 50 | 17.5 | 70 |
| 40A | 60 | 17.5 | 70 | |
| 50A | 60 | 10 | 40 | |
| 65A | 70 | 7.5 | 30 | |
| 80A | 120 | 7.5 | 30 | |
| 100A | 150 | 7.5 | 30 | |
| SIZE | Schedule | Low Pressure Test Plugs | ||
|---|---|---|---|---|
| Torque(N.m) | Working Pressure(kgf/㎠) | Bursting Pressure(Kgf/㎠) | ||
| 32A | #80 | 50 | 2.7 | 8 |
| 40A | 60 | 2.7 | 8 | |
| 50A | 60 | 2.7 | 8 | |
| 65A | 80 | 2.5 | 7.5 | |
| 80A | 100 | 2.5 | 7.5 | |
| 100A | 14 | 1.7 | 5 | |
